XC-Gate.PLCとは
 |
リアルタイムに情報監視！ 生産設備のPLC・シーケンサを、XC-Gate.PLCでリアルタイムに情報監視します。 |
 |
工場の見える化を実現！ PLC・シーケンサからの情報を統合し、工場の見える化を実現します。 |
 |
カンタンに画面配置！ XC-Gateの画面自由設計機能を使いPLC・シーケンサの必要な情報をExcelで、カンタンに画面配置します。 |
参考動画

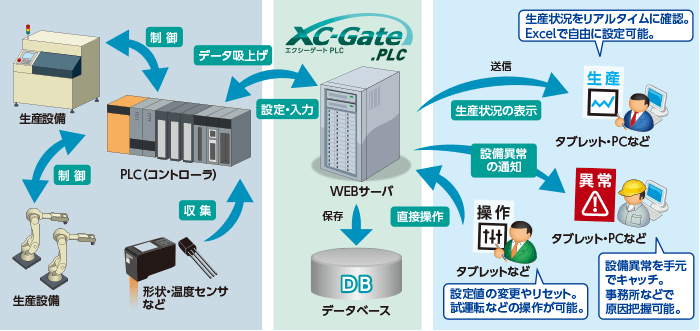

PLCとの連携イメージ
PLCとの連携事例

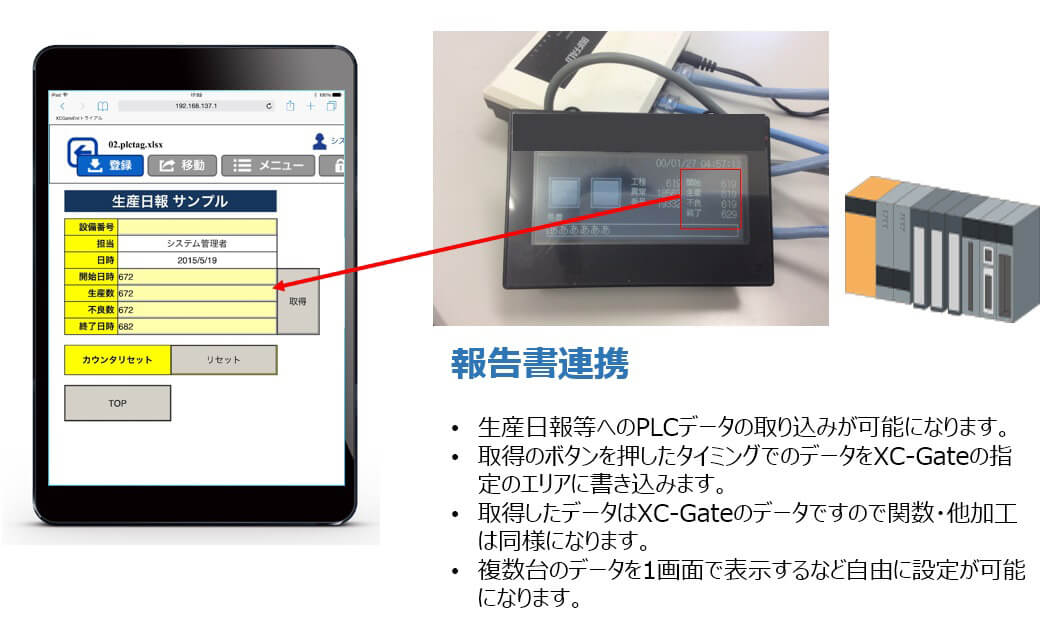

連携事例１：報告書連携編

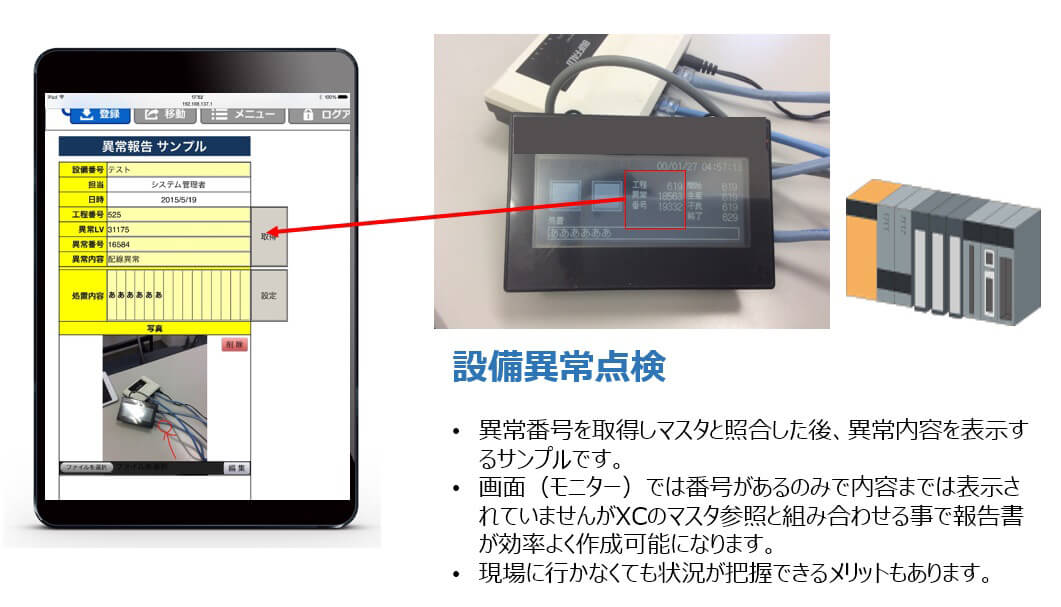

連携事例２：設備異常点検編
連携事例３：XCからPLC側へ設定・情報操作編
連携の仕組み

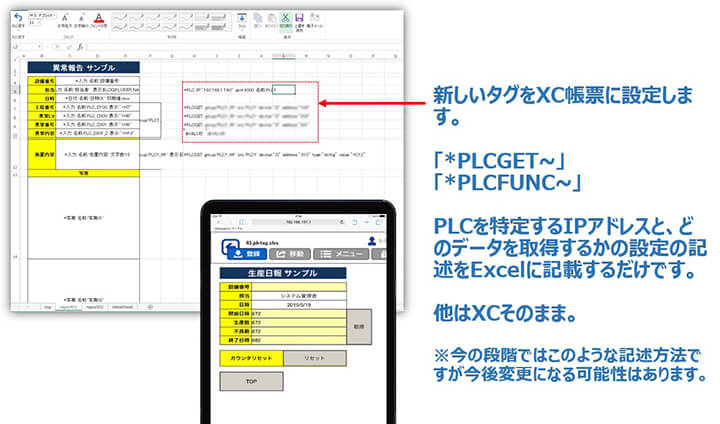

XC-Gateに何をすれば先ほどのような連携が可能になるのかを説明します。 簡単です。XC-Gateの特徴の「＊」から始まるタグを設定するだけです。
活用事例
【活用事例1】
生産稼動情報＋報告書 組み合わせ事例
無線LANを通じて、PLC・シーケンサーデータをタブレットの入力画面に取り込めるため、現場に行かなくても、生産日報が作成できます。作業者の情報を追加すると、機械の情報だけでは分からない情報も管理できます。
また、常時監視も可能です。
【活用事例2】
機械の故障・品質エラー情報とXC-Gate（常時監視機能）との連携
エラーが発生すると、常時監視がエラー情報をiPadに知らせます。エラーコードが自動的に入力されるので、異常報告書や修理報告書がスムーズに作成できます。
常時監視の監視タイミングは、Excelでカンタンに設定できます。
【活用事例3】
生産状況+XC-Gate（自由設定機能）との連携
XC-Gateでは、Excel帳票にカンタンな入力タグを配置するだけで、画面の内容を自由に編集できます。「どのPLCの？」※「1 何のデータ？」かを設定すると、複数台の機械※2 の情報を1画面にまとめて表示させることも可能です。なお、常時監視機能と組み合わせることで、大型モニタに生産稼働状況を表示できるので、見える化がカンタンに実現できます。
補足
※1： 帳票上のタグに「接続先のIPアドレス」と「メモリアドレス番地」を指定します。
※2： 10台以下を想定した機能です。台数を制限する機能は設けていませんが、想定台数以上を接続すると、データ取得に失敗するおそれがあります。
その他、PLC連携事例
報告書作成
- 機械情報の自動入力を行い手入力の手間が省けミスが防げる。
- 写真やデータ入りのエクセルを既存のフォーマットのまま運用できる。
現場見える化
機械単位での見える化
- 生産数、材料情報、不良数、品質分析、稼働率
- 稼動状況モニタ・異常時のオンライン通知や内容管理
ライン単位での見える化
- ライン毎の生産数、不良数等
製造機械メーカ
PLCからの生産情報取得
- ライン状況監視→生産情報
- 画面（モニター）ではその場でしか見れない→タブレットによりその場で見れる
ロボット製造メーカ
- PLC情報のモニタ、グラフ化
- 油圧情報やセンサー情報・品質分析
自動車部品製造メーカ
生産管理版
- 日々実績、阻害情報の記録
- アラームに対しての処置、製品トレース・QR等の情報を記録
